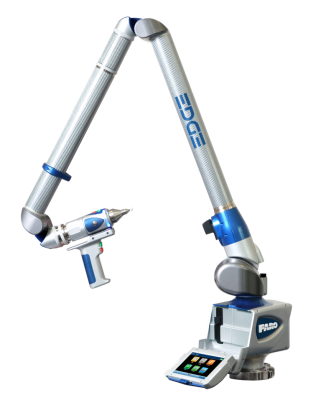

FARO Edge
Серія мобільних координатно-вимірювальних машин “Edge FaroArm” випускається з травня 2011 року. Точна машина із лінійки продуктів FAROArm.
FARO Edge – це портативна «рука» для вимірювання, що дозволяє виробникам легко перевіряти якість своєї продукції шляхом контролю виробів у процесі виготовлення, здійснювати сертифікацію інструменту, аналізувати відповідність готового виробу з CAD-моделлю та виконувати зворотний інжиніринг за допомогою жорстких щупів та безконтактного лазерного сканування.
Останнє покоління лінійки продуктів FaroArm продовжує випереджати конкурентів у кожній категорії FARO Edge – це якість, ергономічність, продуктивність завдяки швидкому контролю та ре-інжинірингу Багато вперед інтегровані в обладнання такого класу. у трьох найбільш поширених вимірювальних діапазонах і тільки в 7-осьовому виконанні. Сім осей обертання гарантує, що ви завжди отримаєте достатню гнучкість пристрою для комфортного використання.
У FARO Edge:
Розширені можливості підключення – тепер є Bluetooth, WiFi, USB, Ethernet, що забезпечує управління пристроями через мережу;
Smart Sensor Technology — покращені датчики запобігають надмірним зовнішнім навантаженням, таким як теплові коливання, навантаження під час встановлення та виявлення можливих проблем установки;
Ергономічність — покращений розподіл ваги та балансу для зменшення напруги та легкості у використанні. Запатентовано внутрішні противаги для забезпечення зручності та уникнення стресів під час використання;
Багатофункціональна ручка-порт – швидко знімна ручка для інтеграції змінних аксесуарів;
Основні технічні характеристики KІМ FARO Prime
| Модель (Вимірювальний діапазон) | Повторюваність на Cone Test, мм * | Похибка лінійних вимірювань, мм** | Вага, кг |
|---|---|---|---|
| Кількість осей | 7 | 7 | 7 |
| Edge 1.8m (6ft.) | ±.024мм (±.009in.) | ±.034мм (±.0013in.) | 10.7кг (23.6lbs.) |
| Edge 2.7m (9ft.) | ±.029мм (.±0011in.) | ±.041мм (±.0016in.) | 10.9кг (24.1lbs.) |
| Edge 3.7m (12ft.) | ±.064мм (±.0025in.) | ±.091мм (±.0035in.) | 11.3кг (24.9lbs. |
Робочий діапазон температур від +10 до +40 °С
Температурний цикл: 3 ° С/5 хв
Вологість: 95% без конденсату
Калібрування: постійне
Захист: відповідає стандарту IP 64
Максимальна вібрація: від 55 до 2000 Гц (IEC 68-2-27)
Удар та струс: 6 ms (IEC 68-2-27)
Електроживлення: 85-245 В, 50/60 Гц
Сертифікація: відповідає CE:
У стандартний комплект поставки входить:
1. КІМ FARO Edge;
2. Транспортувальний кейс.
3. Установча плита;
4. Кульковий щуп діаметром 6мм;
5. Кульковий щуп діаметром 3мм;
6. Конус для калібрування;
7. USB кабель (для з’єднання КІМ FARO з комп’ютером.
8. Джерело живлення (110-230В);
9. Батарея, що перезаряджається для автономної роботи КІМ FARO;
10. Чохол;
11. Гарантія 1 рік;
12. Інструкція з експлуатації
EN50081-1: 1991 Клас В (радіоактивність та провідність);
EN50082-1: 1991 (ESD, RI, EFT);
IEC 801-2 (1991), 8 kV AC;
IEC 801-3 (1984), 3 V/m;
IEC 801-4 (1988), 0.5 kV Сигнальні лінії;
1 kV AC силова лінія.
* Повторюваність на Cone Test — Контактний ЩУП КІМ міститься в конічний отвір калібрувального зразка, потім вимірюються координати точок, розташованих на цій конічній поверхні. Аналізується кожне вимірюване положення точки з погляду відхилень щодо середнього значення координати точки. Цей метод є найбільш загальновизнаним визначення повторюваності результатів вимірювань КІМ типу «рука».
** Похибка лінійних вимірів — визначається за допомогою атестованого (сертифікованого) інструменту ball bar, який вимірює відхилення розташування точок у межах усієї робочої зони «руки». Цей метод випробувань найточніше визначає експлуатаційні якості КІМ для практичних застосувань.
Методики базуються на стандартах ISO 10360-2 та ASME B 89.4.1 (U3).
