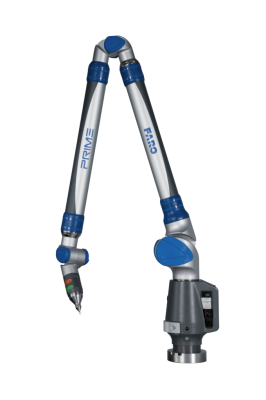

FARO Prime
Серія мобільних координатно-вимірювальних машин Prime FaroArm випускається з липня 2012 року. Високоточна машина із лінійки продуктів FAROArm.
Маючи 5 робочих діапазонів 6-осьова FARO Prime гарантує найвищу точність вимірювань серед рук FARO. Використання технології Bluetooth дозволяє підключатися до комп’ютера без проводів, а покращений акумулятор та конструкція з композитних матеріалів забезпечує довговічну експлуатацію в цехових умовах.
У сукупності ці особливості роблять FARO Prime ідеальним рішенням для базових вимірювань, контролю, зворотного інжинірингу та контролю матмоделі в тих випадках, коли необхідна висока точність та контактні вимірювання.
FARO Prime – це висока продуктивність за доступну ціну.
Рука Faro Prime випускається в п’яти різних вимірювальних діапазонах і тільки в 6-осьовому виконанні. Шість осей обертання гарантує високу точність та достатню гнучкість пристрою для контактного методу вимірювання.
Основні технічні характеристики KІМ FARO Prime
Модель (вимірювальний діапазон) | Повторюваність на Cone Test, мм * | Похибка линійних вимірювань, мм ** | Вага, кг |
Кількість осей | 6 | 6 | 6 |
Prime 1.2m (4ft.) | ±.016мм (±.0006in.) | ±.023мм (±.0009in.) | 9.1кг (20.0lbs.) |
Prime 1.8m (6ft.) | ±.019мм (±.0007in.) | ±.027мм (±.0011in.) | 9.3кг (20.5lbs.) |
Prime 2.4m (8ft.) | ±.024мм (±.0009in.) | ±.034мм (±.0013in.) | 9.5кг (21.0lbs.) |
Prime 3.0m (10ft.) | ±.042мм (.±0017in.) | ±.059мм (±.0023in.) | 9.75кг (21.5lbs.) |
Prime 3.7m (12ft.) | ±.060мм (±.0024in.) | ±.085мм (±.0033in.) | 9.98кг (22.0lbs.) |
У стандартний комплект поставки входить:
1. КІМ FARO Prime;
2. Транспортувальний кейс.
3. Установча плита;
4. Кульковий щуп діаметром 6мм;
5. Кульковий щуп діаметром 3мм;
6. Конус для калібрування;
7. USB кабель (для з’єднання КІМ FARO з комп’ютером.
8. Джерело живлення (110-230В);
9. Батарея, що перезаряджається для автономної роботи КІМ FARO;
10. Чохол;
11. Гарантія 1 рік;
12. Інструкція з експлуатації
Робочий діапазон температур від +10 до +40 °С
Температурний цикл: 3 ° С/5 хв
Вологість: 95% без конденсату
Калібрування: постійне
Захист: відповідає стандарту IP 64
Максимальна вібрація: від 55 до 2000 Гц (IEC 68-2-27)
Удар та струс: 6 ms (IEC 68-2-27)
Електроживлення: 85-245 В, 50/60 Гц
Сертифікація: відповідає CE:
EN50081-1: 1991 Клас В (радіоактивність та провідність);
EN50082-1: 1991 (ESD, RI, EFT);
IEC 801-2 (1991), 8 kV AC;
IEC 801-3 (1984), 3 V/m;
IEC 801-4 (1988), 0.5 kV Сигнальні лінії;
1 kV AC силова лінія.
Особливості FARO Prime:
Датчики температур та перевантажень
Розташовані у кожному суглобі вони дозволяють руці “відчувати” та реагувати на теплові зміни та перевантаження для забезпечення максимальної точності
Bluetooth®
Підключення та робота з рукою без проводів на відстані до 10 м.
Внутрішній балансир
Внутрішній балансир забезпечує комфортну роботу з рукою
Робота з різними щупами
Використання сенсорних та користувальницьких щупів розширює можливості вимірювань у важкодоступних місцях.
Розширені можливості акумулятора
Акумуляторна батарея підвищеної ємності робить правдоподібною фразу “вимірювання в будь-якому місці”
Універсальна система монтажу
Додає гнучкості при монтажі одночасно скорочуючи час встановлення
Методи тестування FaroArm (B89.4.22 standard):
*Повторюваність точки — максимальне абсолютне відхилення виміряної точки від середнього значення тесту на конусі. Щуп поміщається в конічний отвір калібрувального пристрою, потім проводиться знімання координат центру щупа в різних положеннях по-останнього коліна руки. Цей тест визначає повторюваність приладу.
**Похибка лінійних вимірів — визначається з використанням сертифікованих еталонів довжини, що обмірюються в різних положеннях та орієнтаціях у межах робочої області руки. Цей тест визначає точність приладу.
