FARO Laser Tracker ION

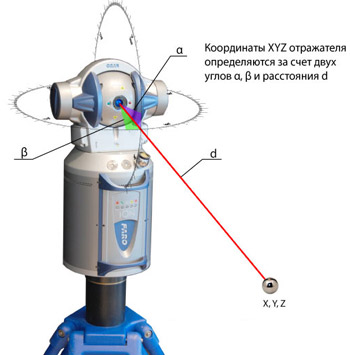

Компанія FARO Technologies Inc. у вересні 2009 р. випустила нову координатно-вимірювальну машину Laser Tracker ION, яка використовує лазерну технологію для точного вимірювання лінійних та кутових розмірів великогабаритних деталей, інструментів та механізмів (радіус дії до 55 м. з однієї установки).
Цей прилад є модифікацією трекера FARO попередніх моделей. Його головні відмінності – це підвищена точність (на 27%) та збільшена робоча зона (на 36%). FARO Lаser Tracker ION спеціально розроблений для високоточного вимірювання лінійних та кутових розмірів в авіакосмічній промисловості, суднобудуванні, автомобільній промисловості, важкому машинобудуванні. У конструкції нового трекера використовуються запатентовані технології:
Smart Warm-Up — технологія, яка вдвічі скорочує налаштування трекера до умов навколишнього середовища в порівнянні з попередніми моделями FARO Laser Tracker. Функція запускається автоматично при підключенні трекера до мережі.
Integrated Weather Station — вбудована метеостанція, що дозволяє здійснити автоматичну компенсацію впливу перепадів температури середовища, тиску повітря та вологості на точність вимірювання.
AgileADM (Agile Abcolute Distance Meter) – нова система, що дозволяє швидко знаходити втрачений відбивачем лазерний промінь без необхідності переривання роботи, що суттєво полегшує та прискорює процес вимірювання.
- робоча зона: від 0 до 110 м (діаметр сфери);
- робоча зона по горизонталі: +/-270°;
- робоча зона по вертикалі: від +75° до – 50°;
- габаритні розміри: Laser Tracker 280х554 мм;
- вага голівки: 17,7 кг;
- габаритні розміри контролера: 282х180х280;
- вага контролера MCU: 5,2 кг.
|
При вимірі горизонтальної масштабної лінійки:
|
||
|
Вимірювана довжина, м
|
Повторення XADM, мм
|
Повторення IFM, мм
|
|
2
|
0,022
|
0,022
|
|
5
|
0,032
|
0,032
|
|
10
|
0,049
|
0,049
|
|
20
|
0,085
|
0,085
|
|
30
|
0,120
|
0,120
|
|
40
|
0,156
|
0,156
|
|
50
|
0,191
|
0,191
|
|
55
|
0,209
|
0,209
|
|
При вимірі лінійно розташованих мішеней:
|
||
|
Вимірювана довжина, м
|
Повторення XADM, мм
|
Повторення IFM, мм
|
|
2-5
|
0,009
|
0,003
|
|
2-10
|
0,011
|
0,005
|
|
2-20
|
0,015
|
0,009
|
|
2-30
|
0,019
|
0,013
|
|
2-40
|
0,023
|
0,017
|
|
2-50
|
0,027
|
0,021
|
|
2-55
|
0,029
|
0,023
|
- кутова точність: 10мкм 2,5мкм/м;
- максимальна кутова швидкість: 180°/сек.
- максимальна швидкість виміру: до 10 000 точок/сек;
- Роздільна здатність: 0,158 мкм;
- точність: 2 мкм 0,4 мкм/м;
- максимальна радіальна швидкість: 4м/сек.
- максимальна швидкість виміру: до 10 000 точок/сек;
- Роздільна здатність: 0,5 мкм;
- точність: 8 мкм 0,4 мкм/м;
- максимальна швидкість: не обмежена.
* Point to Point Typical Accuracy — характерна повторюваність вимірювань від точки до точки є половиною максимально допустимої помилки (Maximum Permissible Error — MPE) без урахування температурних коливань. MPE та всі характеристики повторюваності розраховані за методикою стандарту ASME B89.4.19.
